Zusammenfassung

Dieser automatische Palettenentlader ist für die Dreistücke Dose, machen Zweistücke oder die Entleerung der Glasflasche ein. Die leeren Dosen (Flaschen) werden dann zur slideway Dosenwaschmaschine oder -Waschautomaten durch Dateien des Förderers angehoben und gedrückt zum Maschenförderer und übermittelt. Die Maschine stattdessen s des Handbuches kann (Flasche) entladen, das die Produktions-Leistungsfähigkeit verbessert, und es ist ein ideales und notwendige Maschine für die großen oder mittleren und kleinen Unternehmen stellt von der Getränkeproduktion her.

Hauptparameter

Produktionskapazität: 3000-5000CPH

Kann schreiben: Ø52-, Ø 153

Kann Höhe: 39-170mm

Mischungshöhe für entladen: 2800mm

Können Sie, Art drückend: Pneumatisch

Energie: 2KW

Größe: 3500*2600*3800

Gewicht: 1500kg

Theorie und Leistung

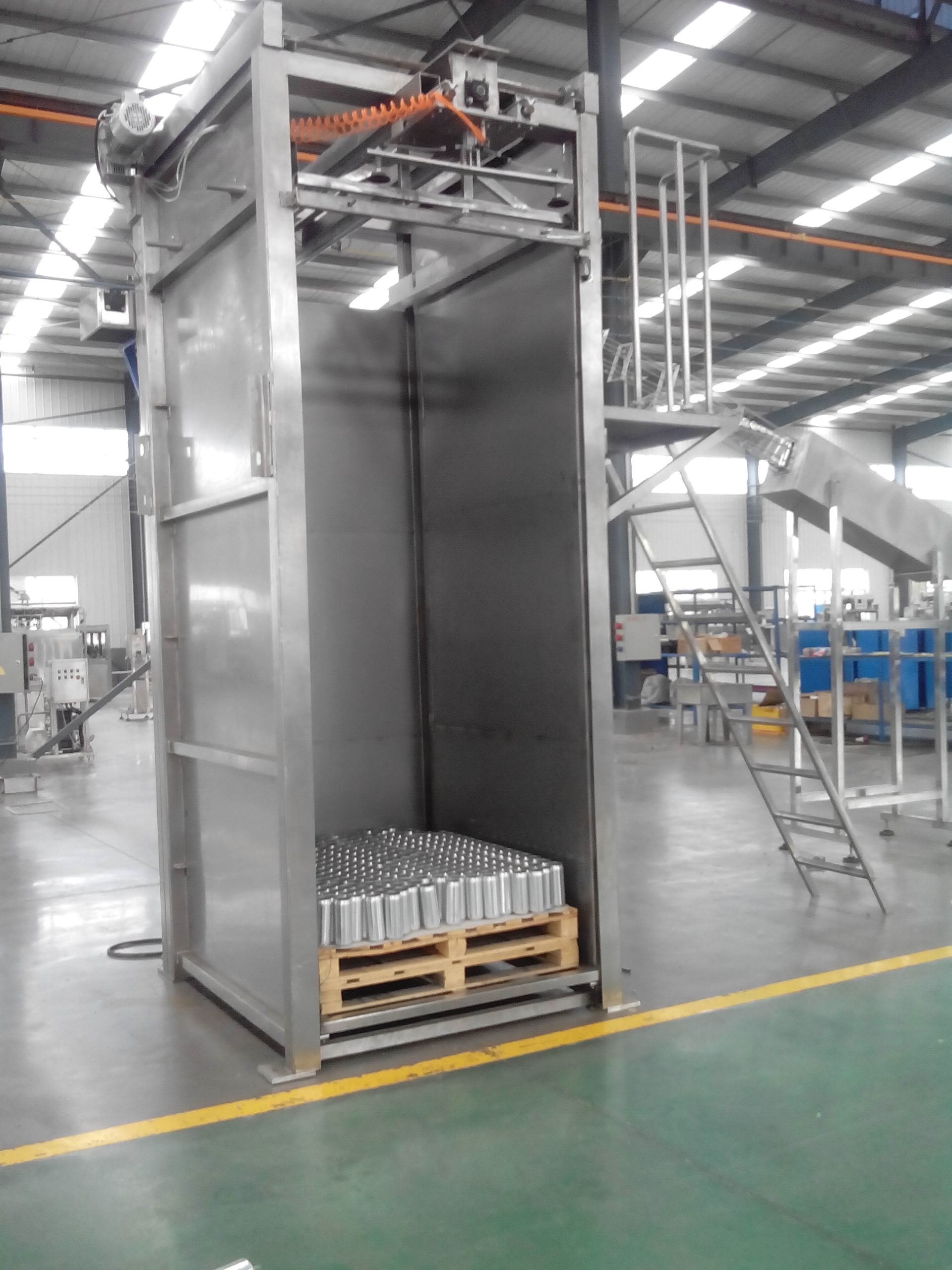

Theorie: Die Maschine wird auf der Palette von leeren Dosen, den Kettenradschichten von unten nach oben und Stoß zum Förderband gestapelt

Leistung des Palettenentladers

Das Ersetzen des Handbuches kann (Flasche) entladen, das die Produktions-Leistungsfähigkeit verbessert

Die leere Dose, die Art drückt: Der schraubenartige Ball, der die nachfolgende Aktion oder die einzelne Kreisaktion bedeutet, kann beliebig sein. Es ist für Operation und mit hoher Anwendbarkeit bequem.

Verwendet für verschiedene Größen der Zinn- oder Aluminiumdose

Hauptkomponenten

Diese Maschine wird aus Kopfrahmen, die Fütterungsfunktionstabelle des Stapels verfasst und erhöht System, kann Aufschieber, kann Stapelsystem, Puffermaschengurt, und kann, Förderband entladend und elektrische und elektrische und Druckluftanlage, etc.

Installieren Sie

Diese Maschine sind bereits und Versuch vor Lieferung zusammengebaut worden. So braucht die Maschine nicht zusammenzubauen, wenn die Maschine zur Fabrik des Kunden ankommen. Die Maschine sollte am festgesetzten Standort installiert sein, und ihn auf die flachen mattess setzen (die Maschine sollte flach installiert sein), die Teile, die Gelenke mit ausbauchender Schraube reiben müssen. Dann schließt der Kundenbedarf alle elektrischen und Ölrohre an.

Justieren Sie

Die Prüfung der ganzen Maschine, vor der Justage und der Beauftragung, um die Schäden der Maschine während des Transportes zu vermeiden, beeinflußt die Funktion der Maschine. Und bestätigen Sie alle Befestiger werden festgezogen.

Prüfung des Motors, der die richtige Richtung laufen lässt.

Prüfung des Hydrauliksystems in der guten Bedingung und in keinem Durchsickern wenn der Maschinennullastbetrieb. Und überprüfend ob das Fahrersystem, das anormale Töne hat. Letzt, den Standort der Stapel auf und ab überprüfend.

Diese Ausrüstung nehmen berühmte Marke des International im programmierbaren Prüfer als die Kernkomponente des Kontrollsystems, die WEINVIEW-Mensch-Maschine Schnittstelle als Sichtkommunikationsfenster an, das für Normalbetrieb der Maschine perfekt ist.

Diese Ausrüstungsstromversorgung: 208 v60hz, Luft: 0.4-0.6 MPa-reine Luft. Das Willenskraftspg.versorgungsteil, die Luftzufuhr, die, richtig beziehungsweise angeschlossen bereit ist, öffnen das Netzverteilungskabinett, im Falle des Verteilungsleistungsschalters, der geschlossen wird, schloss Netzverteilung, öffnen den Netzschalter, die beendete Ausrüstungsvorbereitungsarbeit.

Nach Energie Mensch-Maschine-Schnittstelle-Anzeige, wie folgt:

durch Mensch-Maschine Schnittstelle, die ich nicht die Ausrüstung habe, sein kann eine Reihe Operationen, befriedigen die Nachfrage unserer Produktion und funktionieren, wie folgt:

Klicken Sie an „hereinkommen“, um Menüschirm, durch den Menüschirm, den wir das Bild eintragen können, für in Verbindung stehenden Operationen Menüschirm unten zu betreten an:

2. Klicken Sie den „manuellen Schirm“, der Hauptmenüschirm an, melden Sie den manuellen Schirm, in das Bild, das wir für jede Auslöseroperation beziehungsweise, die manuelle Entstörung einführen können, in Störungssuche, in Handbetrieb, in etc. an. Anmerkung: der manuelle Schirmgriff der Behälter herauf Knopf, der Behälter beginnt zu steigen, wenn es einen Glastest gibt, zum von Gegenständen zu ermitteln, oder Behälterdeckenarbeit, Palettenendsteigen. Als Griff der Behälter unten, Behälter anfing zu sinken, wenn unterere Grenze des Behälters ein Habung ein Job, Palettenendfallen. Private Server schicken Knopf, den Stoßbehältermechanismus nach, der durch Servomotor angetrieben ist, um sich, beim Laufen auf den Fernpunkt vorwärts zu bewegen, bearbeiten Fernpunktsignal, private Server fahren Halt vorwärts. Rückknopf der privaten Server, private Server fahren Umkehrung, fahren rückwärtige Stoßbehälter-Mechanismusbewegung, wenn die Ursprungssignale oder die Arbeit des nahen Punktes, private Server Endumstellung fahren. Manuelles Bild unten:

3. Klicken Sie an das Hauptmenü des „automatischen Schirmes“, in das Selbsttätigkeitsbild, im Bild, das wir Selbsttätigkeit der Ausrüstung können, Anmerkung: automatischer früher Operationsbedarf, Parameterbilder vor einzustellen, andernfalls verursacht möglicherweise Geräteausfall. Vor dem ersten Lauf automatisch, wird der Bedarf, der in der Handbetriebschnittstelle Ausrüstungsoperation initialisiert wird, ist ein Fall in den Behälterknopf, wird der Behälter in die niedrigste Position, entsprechend Rückknopf der privaten Server, oder Ursprungsknopf, geht zum Ursprungsstoß-Behältermechanismus zurück. Gehen Sie dann zum automatischen Schirm, klicken an den Stiefelknecht automatisch zurück. Laufautomatisch Arbeitsprozess ist, wie folgt: Behälter-Antrieb kann steigen, den Behälterzylinder, um zu arbeiten aufzuhören und wenn es einen Glastest, zum der steigende Palettenhalt zu ermitteln von Dosen, gibt, die Behälterinstitutionen unter den Antrieb des Servomotors, um sich auf Förderkette-Antrieb der Dosen vorwärts unten zu bewegen, die Beförderungskette wird Dosen zu den folgenden Vorgehensweisen, wenn die vollen Behältersignale oder keine Dosenstoßdosendosen werden ermittelt drückt, drücken die Behälterinstitutionen, um zu arbeiten aufzuhören, wenn kein kleiner als, die Dosen schützen kann Dosensignalentdeckung drücken, drücken die Behälterinstitutionen fortfahren, bis gelaufen zum Fernpunktsignal, Lauf zum Fernpunktsignal, Pappzylinder vorwärts laufen zu lassen arbeiten Sie, Verzögerung für einen bestimmten Zeitraum, die Pappventilarbeit, Stock zur Pappe, drücken Sie die Behälterinstitutionen anfangen aufzuheben, wenn die Rückseite in die Ursprungsposition, Pappventil aufhört zu arbeiten, Pappe, den Behälterzylinder zu schützen, um zu arbeiten aufzuhören, und Behälter fährt fort, auf dem folgenden Stoßtopfprozeß zu steigen, nachdem er den Parameterschirm erreicht hat, einstellte die Anzahl von Schichten, drückt die Behälterkörperrückkehr zur Ursprungsposition, Behälter sinken automatisch, die Strombegrenzung, laufen automatisch zu einem Ende. Automatisches Bild unten:

Klicken Sie die „Parametereinstellung“ an, um die Hauptmenüschirm-Parameter Einstellungen einzutragen anschließen, die Schnittstelle, die wir zu angemessenem können, vom internen Systemparameter einzustellen, haben erreicht die idealen Anforderungen. Anmerkung: „manueller Stoß kann beschleunigen“ sich bezieht den auf manuellen Schirm, klicken an die „privaten Server vorwärts“, „private Serverumkehrung“, Servomotordrehzahl. „Stoß kann beschleunigen“ sich bezieht den auf automatischen Laufstatus, den Stoßbehältermechanismus, der durch Servobewegungsautomatisch gedrückte nach vorn Geschwindigkeit des Behälters gefahren wird. „Automatische Rückholgeschwindigkeit“ bezieht sich den auf automatischen Laufstatus, den Stoßbehältermechanismus, der durch Servomotordrehzahl gefahren wird, um zur Ursprungsposition zurückzugehen. ! Lenken Sie besondere Aufmerksamkeit auf den Geschwindigkeitssatzball nicht mehr als 10000, andernfalls beschädigt er die Ausrüstung. „Dosenschicht“ bezieht sich auf Dosen einer Krippe hat einige Schichten, wenn Dosen die geänderte Zahl überlagern, Sie muss die Parameter ändern, oder laufen Sie automatisch in der Lage ist nicht zu benützen. „Zylinder, den Laufzeit“ auf Zustände des Stoßbehältermechanismus automatisch Laufsich bezieht, erreichte Fernpunktstandort, Pappzylinderlaufzeit. Parameter-Einstellungsschnittstelle ist, wie folgt:

Klicken Sie an die Bilder von „Störungswarnungs“ Parametern, kann die Störungswarnungsschnittstelle eintragen, die Schnittstelle kann die Störungsquelle anzeigen, erleichtert durchgestrichene Störungswarnung der Wartung Betreiber, Störungswarnungsbild unten;

Halten Sie instand

Es ist sehr wichtig, den Palettenentlader instandzuhalten. Klar machen, das Schmieren und die Instandhaltung sind hilfreich, die Qualität zu verbessern und das Leben der Maschine auszudehnen. So sollte das Operationspersonal mit dem Prinzip und der Struktur der Maschine vertraut sein. Und der Personalbedarf hat starke Richtung von resposibility und kann die Maschine in der Zeit reparieren und richtig.
