Hauptanwendung u. Eigenschaften:

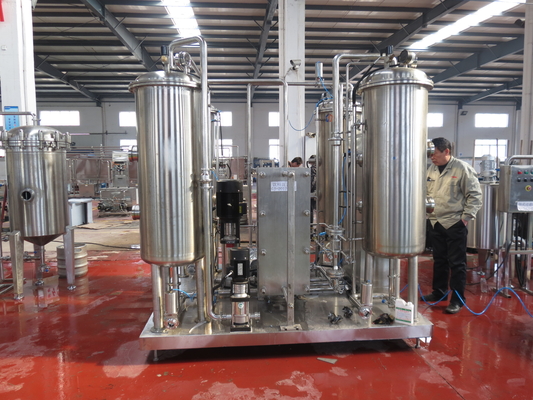

Modell GD-YH-3000 des Getränkemischers wird benutzt, wenn man alle Arten mit Kohlensäure durchgesetztes Getränk (mischend mit Sirup und Kohlendioxyd in Getränk), wie Limonade, Kolabaum, Fruchtsaft und anderes Sodawasser produziert. Es ist eine Hauptausrüstung von ganzen Sätzen des Getränkes, Linie, besonders es produzierend, ist eine Schlüsselausrüstung, zum des mittler-en-hoh Grades des Getränkes zu produzieren.

Eigenschaften:

Die Maschine nimmt die moderne mischende Technologie des Karbonisierers der chemischen Industrie an. Sie hat Eigenschaften des größeren Gas-Flüssigkeitsübergangsbereichs, des kleineren Widerstands, der höheren Leistungsfähigkeit, des niedrigeren Energieverbrauchs und des einfacher in der Struktur. Die Maschine nimmt auch Mehrstufenkreiselpumpen an, deren Leistung zuverlässig ist und Geräusche sind klein. Alles machen die die Funktion von den ganzen Sätzen der Ausrüstung zuverlässiger.

Mischender Anteil ist genau und kann leicht justiert werden. Sie können seinen Ertrag leicht justieren und der Anteil des Sirups und des Wassers außen ersetzen alle mögliche Teile der Maschine.

Die Maschine nimmt Kohlendioxyd-Rückstrom deoxidization, kann Kohlendioxyd nicht nur sparen, aber kann den Zweck des deoxidization auch erzielen, machen entlüftetes Wasser hat guten Effekt der Karbonisierung an.

Dieser Maschine kann der Inhalt von gekohltem, entsprechend den Anforderungen des Inhalts des Getränks von gekohltem, durch die sinngemässe Funktion auf die Verarbeitung von Anpassung leicht justiert werden.

Diese Maschine hat perfektes automatisches Kontrollsystem, hat die Vorteile der Aktionskoordination, der einfachen Struktur, des Dauerbetriebs und der hohen Automatisierung.

Die Maschine hat in-situreinigungs-Prozessfluß, angemessene Struktur, kann zur chemischen Desinfektion, zur Desinfektion durch Hitze und zum Spülen, Abkommen bequem sein mit den Lebensmittelhygienegesetzesanforderungen.

Technologische Leistungen u. grundlegende Daten:

Produzieren von Kapazität: 3000L/H

Stellbereich des Anteils des Sirups und des Wassers 1∶3~1∶10

Gas conten ≥ (CO2∶H2O) 2,5

Mischende Präzision: ≤2%

Einlasstemperatur des Kaltwassers 0~4℃

Einlassdruck des Kaltwassers 0.01~0.08MPa

Einlasstemperatur des Sirups 0~4℃

Einlassdruck des Sirups 0.01~0.08Mpa

Einlassdruck von CO2 0.4~0.5Mpa

Reinheit von CO2 >99.9%

Funktionsdruck des Sammelbehälters: 0.2~0.4MPa

Gesamtleistung des Motors 4.5kw

Auftrittgröße: 2000×1800×2400mm

Hauptstruktur- u. Verarbeitungsfluß

Diese Maschine besteht aus zufriedenem Messgerät, statischer Mischer, Sammelbehälter, elektrisches Kontrollsystem und Karbonat und das notwendige Produktionsverfahren, welches die Prozess- Rohrleitung leitet und säubert (ausgerüstet mit Kugelventil, Röhrenblitz, elektromagnetischem Ventil, Kontrolle-valveand usw.).

Hauptverarbeitungsfluß:

Quantitätssteuerung pumpe des kalten Sirups Mehrstufen

Füller-Sammelbehälter Mischer

Produkt-System-Anzeichen:

Karbonisationspumpeneingang: die Vorkarbonisation des Wassers durch durch Wasser proportioncontrol Ventil, PumpeneinlassRückschlagventil in den Karbonisationseinlaß, Sirup durch Sirupanteilsregelventil, Kugelventil, Rückschlagventil in den carbonationpump Einlass, justieren den Anteil zwischen der Ventilöffnung, Wasser und Sirup in ein konstantes Verhältnis, der Pumpensog wird gleichmäßig gemischt.

Karbonisationspumpen-Ausgangabschnitt: ein guter Anteilssirup mischte mit Wasser durch den Kohlenstoffpumpenauftrieb, durch quantitative Ventile, Strömungsmesser, Rückschlagventile, statische Mischer in Sammelbehälter. Statischer Mischer gefüllt mit vielen gewölbten Platten, die Gas-Flüssigkeitskontaktgebiet- und Kontaktzeit erhöhend, Vorkarbonisation von den Getränken gleichzeitig importiert in den statischen Mischer, Zugang 0.6Mpa des CO2-Gases, flüssiges Drehgelenk durch ein Labyrinth von gewölbten Filmen, noch einmal gemischt, also von Getränk, um das erforderliche Luftgehalt zu erzielen. Betreten Sie dann den Sammelbehälter, der Druck, das CO2 hält, das vollständig im Getränk aufgelöst wird.

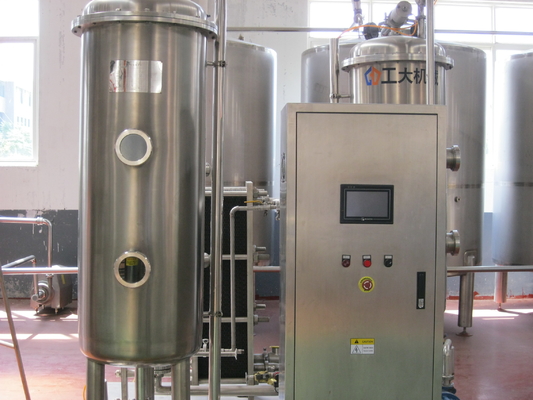

Elektrisches Kontrollsystem: Diese Maschine, die elektrische Steuerung die PLC-Steuerung, Touch Screen Operation, es verwendet, kann die verschiedenen Teile der Maschine automatisch koordinieren, um die Arbeit, wie Wasser, in den Sirup zu verweisen, gemischte Kohlenstoffaufnahme, Überdruckauspuff. Und rote Lichter und Warnungen auf der Vorkarbonisationsbehälter- und Sammelbehälterfüllstandwarnung und -anweisungen. Der Hauptstromkreis des elektrischen Systems, mit Luftschalterüberlastung und Kurzschlusssicherung zum Motor, niedriges Spannungsregelungssystem verwendet ein DC 24V, das zum Relais, das Relais geschickt wird, als Wechselstrom viel weniger Hitze, das ausgedehnte Produktleben ist, dadurch er verbessert er die Gesamtzuverlässigkeit.

Transportion u. Lagerung

Er wird ausschließlich verboten, um die Maschine während des Transportes und der Aufrichtung zu stören oder zu entsetzen, um seine Rohrleitungen, Manometer und waagerecht ausgerichtetes Messgerät vor gelöst werden oder beschädigt werden zu schützen.

Die Maschine wird unter einem abgeschirmten Platz und ihn sauber zu halten gespeichert.
