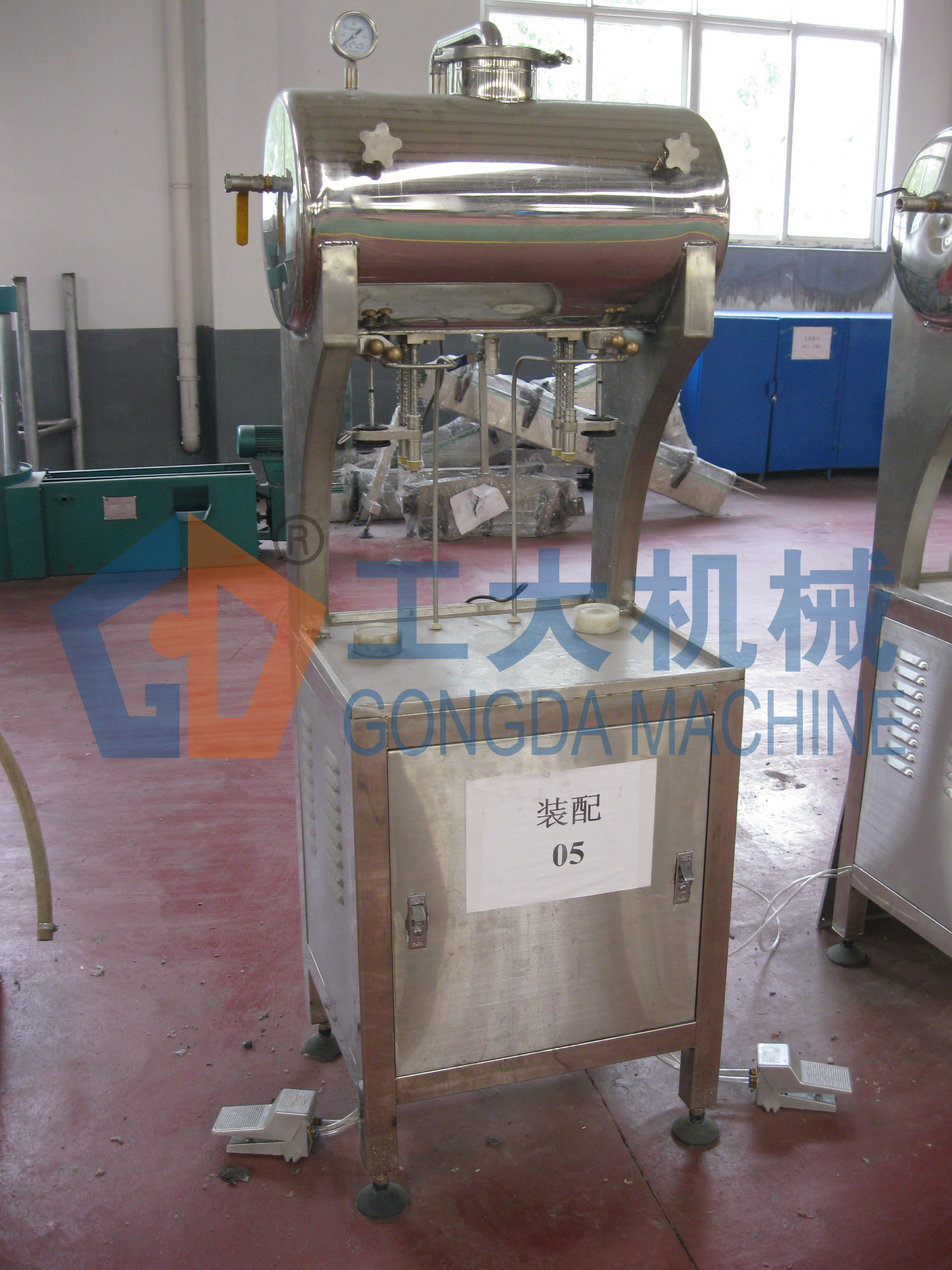

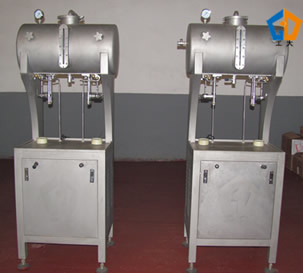

Pneumatische elektrische Flaschen-isobare Füllmaschine automatisch mit zwei Düsen

Pneumatische elektrische Flaschen-isobare Füllmaschine automatisch mit zwei Düsen

Technische hauptsächlichspezifikation und Anforderungen

Hauptspezifikation und Größe

Größe der Plattenform: 600mm*500mm (length×width)

Höhe der Plattenform: 750mm

Größe der Maschine: 600mm×500mm×1600mm (length×width×height)

Zylinderkolbenhub: 250mm

Gewicht: 105 KILOGRAMM

Produktionskapazität: 300-500 Flaschen pro Stunde

Füllende Methoden: Isobarefüllung

technische Parameter

Weinquelldruck: 0.15~0.2MPa

Luftquelldruck: 0.4~0.6MPa

COpressure: 0.15~0.2MPa

Zylinderdruck: 0.4~0.5MPa

Energiedruck: 220V 50HZ

Die Hauptkomponente:

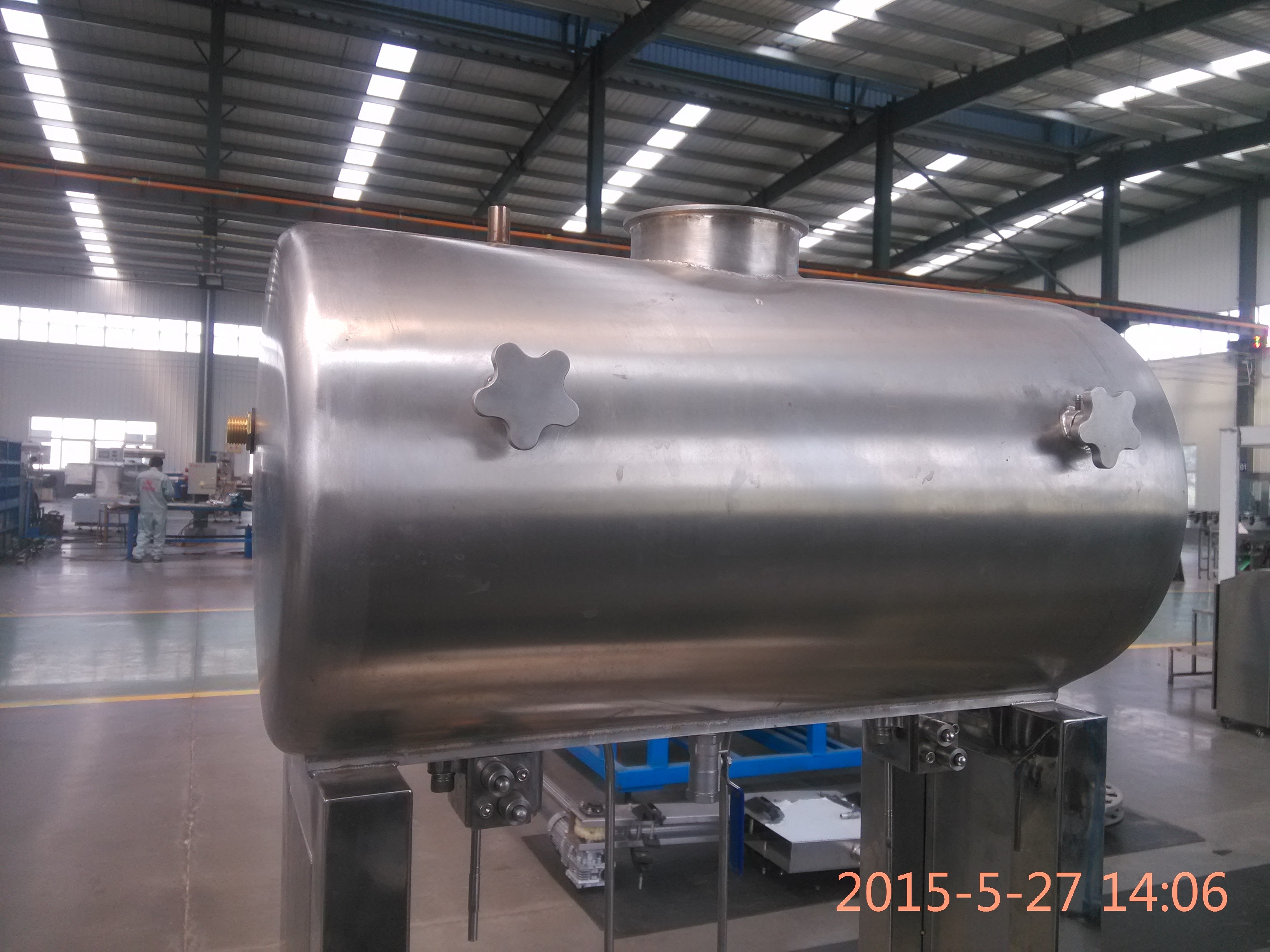

Maschinenrahmen, Bierlagerungskanister, BierFüllventil, Vakuum-Anlage, luft-fuhr Hubinselsystem (sehen Sie, um 1) Abbildung

Geräteeinbau und Beauftragung

Installationen

Die Installationsbereichsanforderung: Der Installationsbereich sollte Energiequelle Co undgute Wasserentwässerungszustand haben

Verbindungsrohrgasweg (entsprechende Verbindung)

Weinquellschnittstelle: Kann Schlauch useφ12 die Weinquelle an Weinquellschnittstelle anschließen

Luftankernhäfen: Können Hochdruck-Luftröhre PU-useφ8 und Geschwindigkeitsregelungssteuerventil, schnelles T-Stück Gelenkankern. Luftröhren-Länge depands auf der Klimaanlage des Herstellers

COprepare-Druck-Ankernhäfen: Sie können hohe pressurePU useφ10 Luftröhre und schnelles Verbindungsstückankern

Stromanschluß: Die Maschine nimmt Quelle 220V 50HZ an und erdet Methode, sollte auf der Energie der Benutzereinheits-Sicherheitsregeln basieren

Regelung, Schutz erdend oder treffen nullschutz

Druckregelung

Zylinderdruck: justieren Sie den Zylinderventildruck auf 0,5 Mpa

COprepare-Druck: justieren Sie den COprepare-Druck auf 0.18~0.2Mpa

Betriebstechnik

Schließen Sie das Strom-, Gas- und Weininputrohr, Kontrollvakuumpumpe an, um Vakuum, öl zu ermangeln zu vermeiden

Trocknen Sie das Wasser der Flasche, saubere Speichertonne (saubere Weise, 4,3 zu sehen)

Lassen Sie Speicher Innendruck zu 2Kg mit CO2 rasen (das Gleichgestellte wine kann drücken), dann gießen Sie den Wein in Speicherfaß (Steuerung der waagerecht ausgerichteten Dose)

Öffnen Sie Vakuumpumpe und Luftkompressoren, machen den Druck vom Vakuumtopf - 0,05 MPa oder so, der Kompressor, der auf 0,5 MPa übertragen wird.

Füllen

Setzen Sie die Flasche auf den Flaschensockel, halten Sie das Füllventil in der geschlossenen Position

Öffnen Sie den ZylinderBedienschalter, steigen Sie die Flasche und versiegelt mit dem Bewässerungsweinventil

Klicken Sie den Druckvakuumknopf (hohen Knopf) an, pumpen Sie die Luft der Flasche heraus

Drehen Sie den Gabelgriff, machen Sie den Druck in der Flasche, die mit dem Druck in Einklang ist

speichern Sie Fass

Drehen Sie den Gabelgriff und öffnen Sie das Bewässerungsweinventil, jetzt Sie kann anfing zum Füllen

Geschlossene Bewässerungsweinventile bis den Füllstand sind stabil,

Klicken Sie die DruckEntriegelung (unteren Knopf), geschlossenen Zylinderschalter, NehmenFlaschenkapseln an, dann bereiten Sie sich zur Drüse vor.

Waschen (vier Schritte) wenn Sie die Ausrüstung nach ganzem Tag säubern möchten

die Arbeit oder langfristiger Urlaub, die, unbenutzt sind, müssen Sie das Innere größtenteils säubern.

Wasserreinigung: Benutzen Sie erstens Wasser spülen stoßweise die Maschine für 15 Minuten (kleines amout Wasser und einige Male - waschen Sie wiederholt die Maschine für dort Zeiten, dauert jedes Mal 5 Minuten, anfangen zu nächstes Mal, nachdem Sie Abwässer insidethe Topf geleert haben, halten Auslassventil entblockt).

Feuersoda-waschen: Nachdem Sie die Abwässer geleert haben, säubern Sie es bitte für 20 Minuten mit 45 -- 50 ℃, Konzentration 5% der Sodalösung (Sie können die Weise des Tränkens auch verwenden, wenn die Bedingung nicht besessen werden kann), als Zirkulation beendete, die Sodalösung aufbereitend (merken Sie bitte dass Schutz – Sie müssen schützende Geräte tragen, um dem Körper zu verbieten, der mit der Lauge direkt in Verbindung getreten wird).

Wasserreinigung: benutzen Sie Wasser spülen stoßweise die Maschine für 15 Minuten, nachdem Sie geleert haben die Restlauge (selbe bis 4.3.1)

Wasserstoffperoxidreinigung: Nachdem Sie die Abwässer geleert haben, säubern Sie es bitte für 20 Minuten mit Konzentration 5% des Wasserstoffperoxids (selbe bis 4.3.2), leeren Sie das Restwasserstoffperoxid, dann nahe das Abflussventil und das waschende Ventil.

Heißwasser, Hypochlorit, Chlor und das Microbicides Sterilisation enthaltene Cl – sind beim Waschen verboten

Wartung

Räumen Sie bitte die Arbeitsbühne auf, nachdem täglich, arbeiten, die Energiequelle, Gasquelle, Weinquelle sollte abgeschnitten werden.

Überprüfen Sie den Weinkanal, Luftkanal jederzeit, um das Leckproblem zu vermeiden

Ein bestimmter Betrag Schmieröl muss in der drei gemeinsamen Ölschale gehalten werden, das Wasser in drei gemeinsam und im doppelten Gelenk regelmäßig zu leeren.

Die gesamte Maschine sollte einmal täglich gesäubert werden mindestens, um Reinigung und die normale Anlagenbedienung sicherzustellen.

Mitteilungen

Trocknen Sie das Wasser in der Flasche

Die Evakuierungszeit sollte Kurzschluss sein, die Spannung-teilende Zeit kann ein wenig länger sein.

Vergewissern Sie sich der Sicherheit, wenn der Druck zu hoch oder zu niedrig ist, es kann justiert werden, um jederzeit zu funktionieren

Der Ölstand in der Vakuumpumpe sollte in der Mittelstellung des Ölfensters sein

• .

wenn der Druck von Speicherfässern niedriger als 0,15 Mpa ist-, füllend wird verboten. Und Sie sollten ihn auf erforderlichen Druck sofort justieren.

Vorteile

Das Gerät wurde vom Qualitätsedelstahl hergestellt und das ganze Gerät war Polier-, dauerhaft, sicher, zuverlässig, einfach zu benützen, sauber und hygeian.
