6000 BPH automatisierte Getränkeabfüllende Ausrüstungs-waschende füllende mit einer Kappe bedeckende Maschine

6000 BPH automatisierte Getränkeabfüllende Ausrüstungs-waschende füllende mit einer Kappe bedeckende Maschine

Erster Teil. Ausrüstungsliste und -zitat

1. Beschreibung des Projektes

Ø-Produkt: Saft

Ø-Projektname: Saftproduktion und abfüllende füllende Linie

Ø-Projekt vereinigen: Gongda Machine Co., Ltd, Shandong (China)

Ø-Flasche: 1500ml, 750ml, 300ml für HAUSTIER

Ø-Kapazität: 6000BPH basiert auf Flasche 500ml

2. Ausrüstungs-Liste und Zitat

Anmerkung

1. Zahlungsfristen: 30%T/T nach Zeichen der Vertrag, 70% vor Versand.

2. Der Preis umfasst nicht die Rohrleitung, Förderer. Der Preis der Rohrleitung und des Förderers wird nach der Bestätigung des Plans bestätigt.

3. Zitat-Gültigkeit: 30 Tage von diesem Ausstellungsdatum.

4. Lieferung: 60 Arbeitstage nach Eingang der Anzahlung.

Technische Unterstützung und Service

1. Hochwertige Produkte werden mit Spitzendienstleistungen begleitet. Der Verkäufer antwortet dem Käufer innerhalb 8 Stunden, nachdem er die Korrespondenz des Käufers empfangen hat. Wenn der Service, der im Standort des Käufers ankommt, gefordert wird, schickt der Verkäufer die Techniker, die allgemein zum Standort des Käufers entsprechend der festgesetzten Zeit durch beide Parteien kommen.

2. Der Verkäufer sollte Training und Installation am Standort des Käufers zur Verfügung stellen, aber der Käufer sollte für die Anpassung, das Flugticket, das Visum und das Gehalt des Ingenieurs des Verkäufers zahlen.

3. Qualitätsgarantie: 12 Monate.

Teil zwei. Ausrüstungs-Einleitung

Sirupkessel

Diese Ausrüstung ist eine der notwendigen Ausrüstungen in der Getränke-, Nahrungsmittel- und Medizinindustrie. Sie könnte die Arbeit wie Sirupblutgeschwür, kühl und Lagerung in einem Körper vollständig beenden.

Vormischen des Behälters

Diese Ausrüstung ist ein behilfliches Teil für mischenden Saft und Wasser. Sie wird verwendet, um Sirup und andere Art Flüssigkeit zu mischen. Sie wird vom Superedelstahl gemacht. Sie hat nette Aussicht, Safe, Hygieneeigenschaft und so weiter.

Sirupfilter

Diese Maschine ist für das Entfernen der Feststoffe von der frischen Milch, vom Sirup, von den Getränken und von jeder möglicher Flüssigkeit passend. Zwei Filter können unter Verwendung einander ändern; es ist nicht notwendig, die Maschine zu stoppen, da Sie das Filternetz ändern, und für eine lange Zeit zu arbeiten auch ist passend.

Homogenisierer

Der Hochdruckhomogenisierer und die Hochdruckkolbenpumpe sind Energie

Getriebe und materieller Beförderungsmechanismus. Starke Scherkraft, Auswirkung und

Hohlraumbildungen können unter Einfluss des mikronisierten Hochdrucks produziert werden damit

die flüssigen Materialien oder die Flüssigkeitfördermaschinenpartikel.

Druck 40mpa

Energie 22kw/h

Maß 1050*1250*1350mm

N.W 1250kg

Vakuumentgasung

Der Entgaser ist einer der notwendigen Ausrüstung in der Fruchtsaft- oder Fruchtteefertigungsstraße. Er verwendet hauptsächlich für die Entgasung des homogenisierten Safts unter Vakuumbedingung und zu verhindern dass der Saft und das Oberteilleben des Safts dann auszudehnen oxidiert wird.

Kapazität: 3000L/H

Arbeitsvakuum 0.05-0.08mpa

Maßdurchmesser 800*2560mm

Energie 5.2kw

N.W 1250kg

Saftentkeimer

Annahme von Spiegeloberflächenschweißenstechnik, wenig flüssige Reste.

Schließen Sie an runzeln Rohr, verringern den heißen Deformationsdruck an.

Flüssigkeitsrückkehr die Rohrleitung, falls das es nicht vollständig pasteurisiert wird.

Die Flansche, die die aseptischen Füllventile und die Rohrleitungen anschließen, sind

geschützt mit Dampf.

Realzeitsteuerung der flüssigen Oberfläche und der Temperatur.

Kapazität: 3000L/H

Safteinlasstemperatur: 25℃

Saftausgangstemperatur: ≤45℃

Pasteurisieren Sie Temperatur: 115℃~135℃

Dampfverbrauch: 60kg/H

Maschinengröße: 800*700*1500mm

Luftförderer

Strukturelle Eigenschaften

☉Stainless Stahlluft carbinet und Schlagkanal der Luft.

☉Inner Ablenkungsbrett, verbreitete die Luft im Förderer leistungsfähig, um die beste Luftströmung zu erhalten.

☉The übermitteln System kein Bedarf viel Wartung, oder Reparatur, die Beförderung wird automatisch beendet.

☉High übermitteln die Geschwindigkeit, stabil übermitteln ohne das Verkratzen.

☉Safety Operation, stabile Operation.

Hauptparameter

☉Bottle Volumen: 200-1500 ml

☉Bottle, das Drehenengel übermittelt: 〈15℃

☉Bottle Hals: justierbar

☉Main Teile: Luftgebläse (Jointventure Produkt, mit Luftfiltrationssystem)

Flaschenunoverwürfelungsvorrichtung

Einleitung:

LP-Reihenunoverwürfelungsvorrichtung ist eine Zusammenstellungsausrüstung der Flasche der international modernen waagerecht ausgerichteten Aufzugstechnologie, die wir auf Basis der eingeführten Technologie mit einer Erwägung einer Neigung der inländisches Getränkefüllenden Anlagen in Richtung zur Hochgeschwindigkeitsproduktion uns entwickelten.

Die Körpermaschine ist Fassform, mit justierbaren Pferden in der Unterseite der äußeren Rundung, zum der Höhe und des Niveaus der Maschine zu justieren. Ein inneres und äußeres Drehfaß werden ringsum die DoppelLinelager innerhalb der Körpermaschine in Position gebracht. Die Außenseite des inneren Drehfasses wird mit Flaschenbehälter und Innere mit gleichwertigem Aufzug ausgerüstet. Der entsprechende Flaschenverteiler wird auch auf dem äußeren Fass ausgerüstet. Ein Regenschirmturm wird in der Maschine zentriert. Flaschen werden zur Mitte der Maschine durch Aufzug nach den Signalen der Flaschenabwesenheit übermittelt und fallen vom Regenschirmturm zu den Fransen. Flaschen werden in Flaschenbehälter durch Nocken im Aufzug gedrückt. Die Zirkulation der Maschine wird vom Aufzug dreimal begleitet. Jeder Aufzug Flaschen im Verteiler werden in Luftförderer durch Sternräder transportiert.

Hauptmerkmale:

1) Äußerer Kanister, Drehkanister und die Kontaktteile mit Flaschen werden von S/S SUS304 gemacht. Felder werden mit Kohlenstoffstahl der guter Qualität, mit Rostschutzbehandelt und gesprüht der Oberfläche geschweißt.

2) Körper des Kanisters wird versiegelt und gehalten mit geringfügigem Überdruck, Staub zu verhindern.

3) Spitze des Kanisters wird mit der entfernbaren Abdeckung ausgerüstet, einfach instandzuhalten und zu säubern.

4) Ausgerüstet mit defektem Flaschenablehnungsgerät. Kein Bedarf zu stoppen, um in übliche Zustand aufzuräumen. Blöcke von den defekten Massenflaschen in der Flasche. Der Prüfschalter in der Maschine alarmiert und stoppt die Maschine. Betreiber können ihn entsprechend Signalen ausbaggern.

5) Besonders entworfener Flaschenbehälter kann auf Flaschen Maße am kleinen Unterschied, kein Bedarf zutreffen, Behälter zu zu ändern, Investition zu speichern. Z.B., wenn Sie 600ml mit 500ml mit dem gleichen Durchmesser ändern möchten, nur kürzere 30mm, Sie nicht brauchen, den Behälter zu ändern, tun Sie einfach etwas Anpassung.

6) Die Mitte des Kanisters wird mit dem Ausgang für die Form ausgerüstet, die für Demontage ersetzt, einfach und aufräumt vom Flaschenbehälter.

7) Das Unter des Kanisters wird mit dem Wartungsausgang ausgerüstet, einfach, damit Betreiber mit der Unterseite der Maschine in Verbindung treten.

8) Ausgerüstet mit manuellen Betreibern.

9) Präfektschutzgerät.

10) Flasche-Stauinspektor wird auf AuszufuhrSternrädern ausgerüstet, um Maschine zu schützen.

11) Ausgerüstet mit Ölfüllungshafen, um die Gänge, die Lager und die Nocken zu schmieren.

12) Hauptmotor ist NÄHEN.

13) Elektrische hauptsächlichkomponenten (Frequenzumrichter, PLC, Fotozellen und Relais) benutzen Produkte MITSUBISHIS OMRON SIEMENS.

14) Druckluftanlage benutzt FESTO-Produkte von Deutschland.

Technischer hauptsächlichparameter:

Der Fallflaschenentkeimer

Diese Maschine ist Gebrauch für die Flasche und die Sterilisation der Kappe für den Saft, ungefähr 30~40 Sekunden, Sterilisationszeit kann entsprechend Nachfragekette unter Verwendung der importierten Teile justiert werden, Rahmen annimmt Edelstahlproduktion, verlängern die Nutzungsdauer. Es hauptsächlich anwendbar auf Tee, Fruchtsaftgetränkewarmeinfüllen und das Mit einer Kappe bedecken. Das Produkt, nachdem gefüllt und versiegelt ° 90 automatisch leicht schlagen kann und dann flach die Flasche machen perfekte Sterilisation von der Kappe inner. Die Maschine nimmt Ketten-Antrieb an, stabil und zuverlässig, der Körper ohne Schaden.

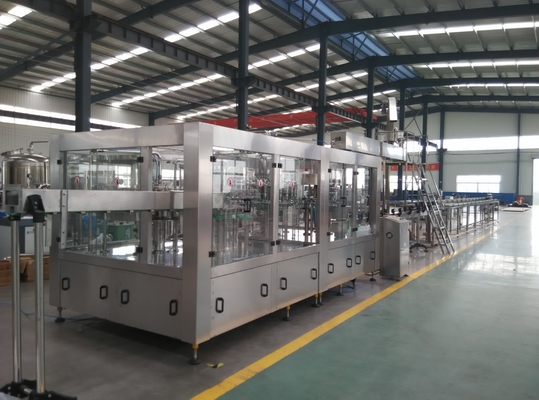

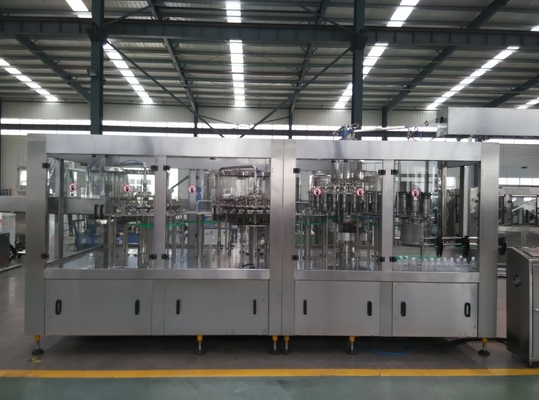

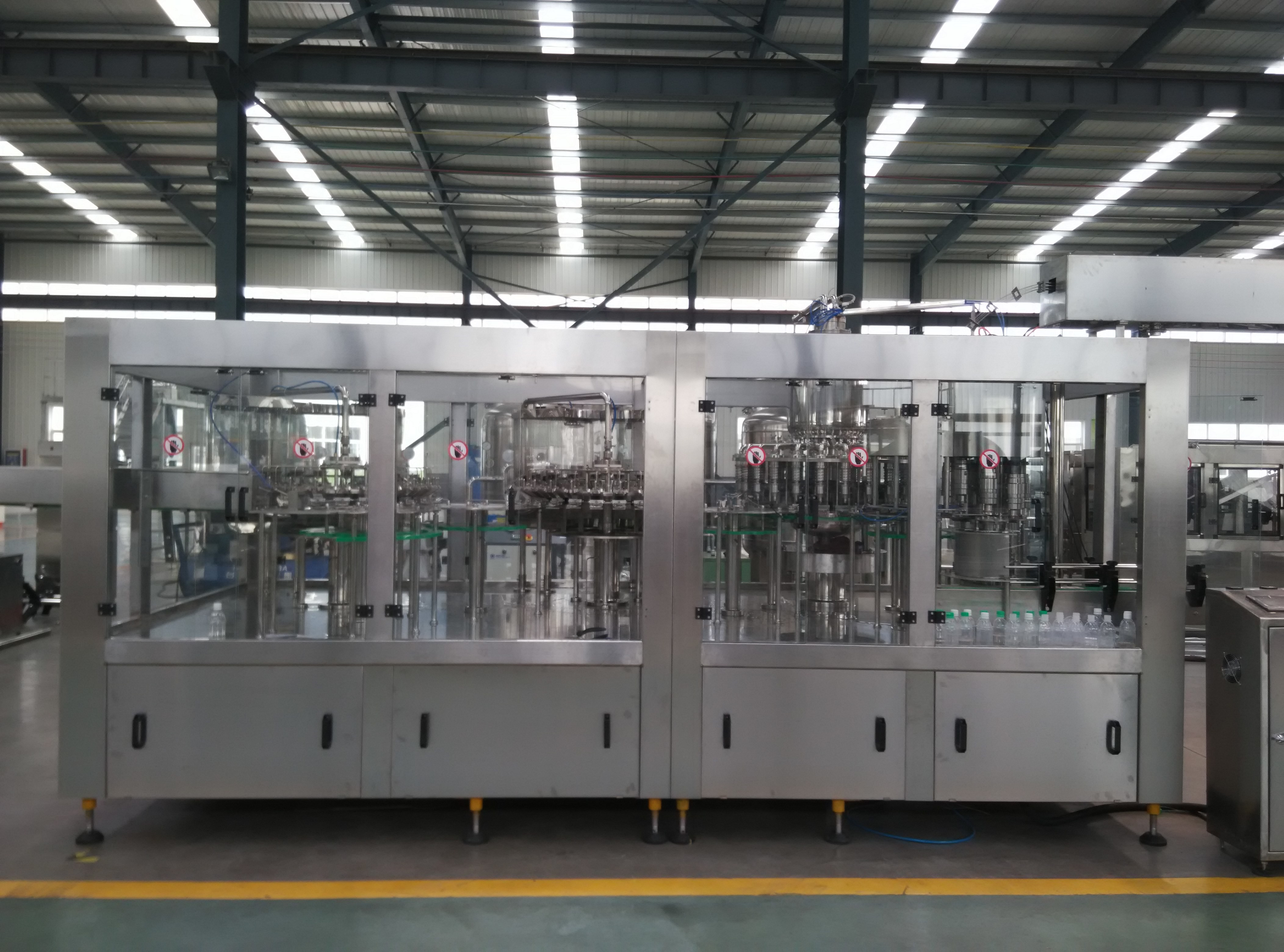

HAUSTIER Flaschensaft, der monoblock 3-1 Maschine füllt

Das HAUSTIER-Flaschenausspülen/Füllen/Mit einer Kappe bedecken Einheit 3 in-1 ist eine Art Berufsfüllmaschineintegrator für Warmeinfüllengetränk, wie Saft, etc. Sie ist Multifunktions, die für das Waschen, Füllung und das Mit einer Kappe bedecken verwendet werden kann. Es ist eine Art moderner Füllmaschineintegrator, der nach den Prozessanforderungen des Füllens des NO-gekohlten Getränks erneuert wird, das auf dem Import und der Anpassung der fremden neuen Technologie basiert. Es wird größtenteils im Waschen, im Füllen und in mit einer Kappe bedeckender Plastikkappe für Wasser und alkoholfreies Getränk angewendet. Es ist die perfekte Auswahl zu einer großen oder mittelgroßen Getränkefabrik wegen seiner angemessenen Konfiguration, der Sicherheit der Operation, der Zuverlässigkeit des Laufens und seiner so bequemen Wartung.

Die wesentlichen Merkmale

• Es gibt einige Eigenschaften wie kompakte Anpassung, in guter Verfassung, gemütliche Operation, ausgezeichnete Automatik und Armen bearbeiten Intensität.
• Wir nehmen Luftförderer Technologie anstelle der Förderschnecke und der Förderkette mit der Flasche fütternd an. Ändern Sie leicht die Flaschenänderung über Teilen.
• Sie nimmt die blockierende Engpasstechnologie an, um Flaschen zu übermitteln. Sie justiert nicht die Höhe der Ausrüstung, wenn die Art der Flasche ausgetauscht wird. Entsprechend dem Durchmesser der Flasche, konnten Sie entsprechende Nylonelemente wie Bogenpantoffelführer, Rändelscheibe etc. austauschen.
• Jene Edelstahlflaschenklemmstellen der Wäsche sind besonders entworfen und sind fest und dauerhaft. Sie berührt nicht Fadenposition von phialine, um die zweite Verschmutzung zu vermeiden.
• Alle Teile, die direkt mit Material in Verbindung getreten werden, werden mit Nahrungsmittelstadiumsedelstahl 304 ohne toten Winkel angenommen. So können sie leicht gesäubert werden.

6. Hohe füllende Geschwindigkeit und Massenstrom, hohe Präzision des Füllventils und Steuerung des Flüssigkeitsniveaus ist und ohne Verlust genau.

Komponenten

Die komplette Maschine besteht aus 6 Teilen, wie folgend:

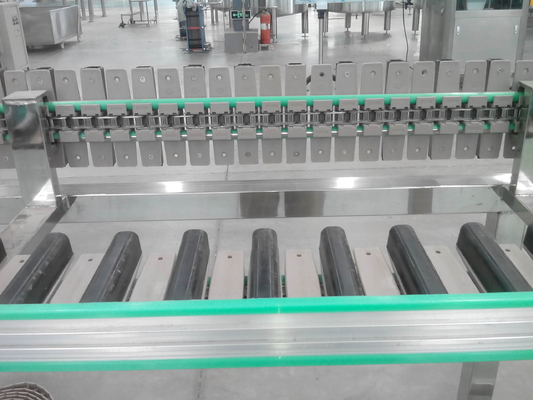

• Waschendes System: es besteht, ergreifende Skala, Wasserablenkungswanne und Gerinne zu waschen.

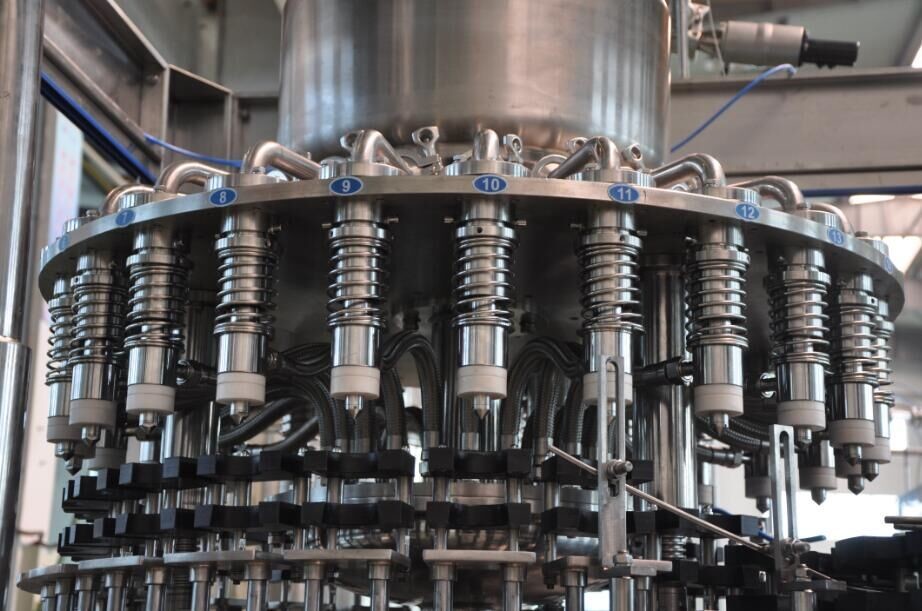

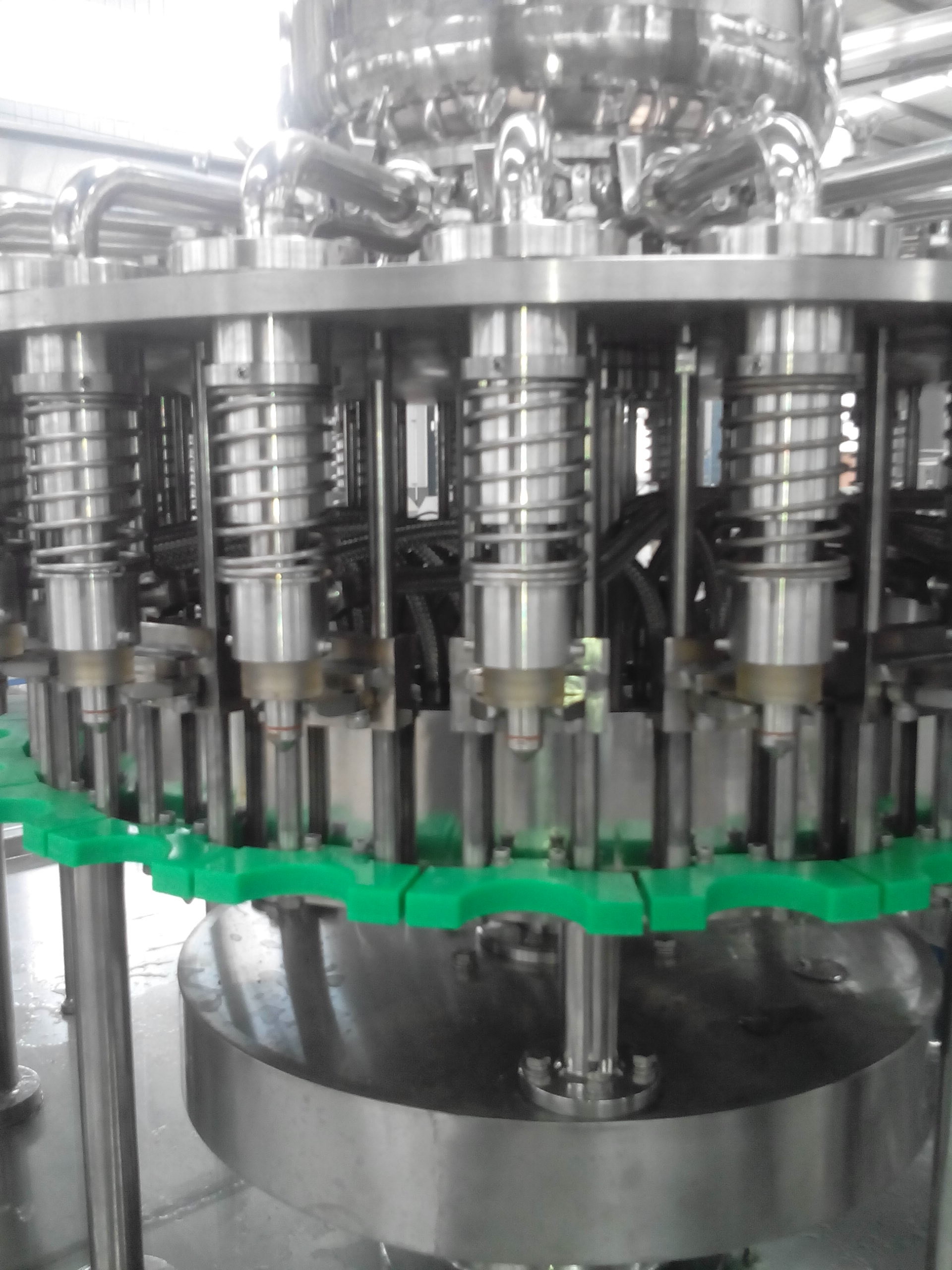

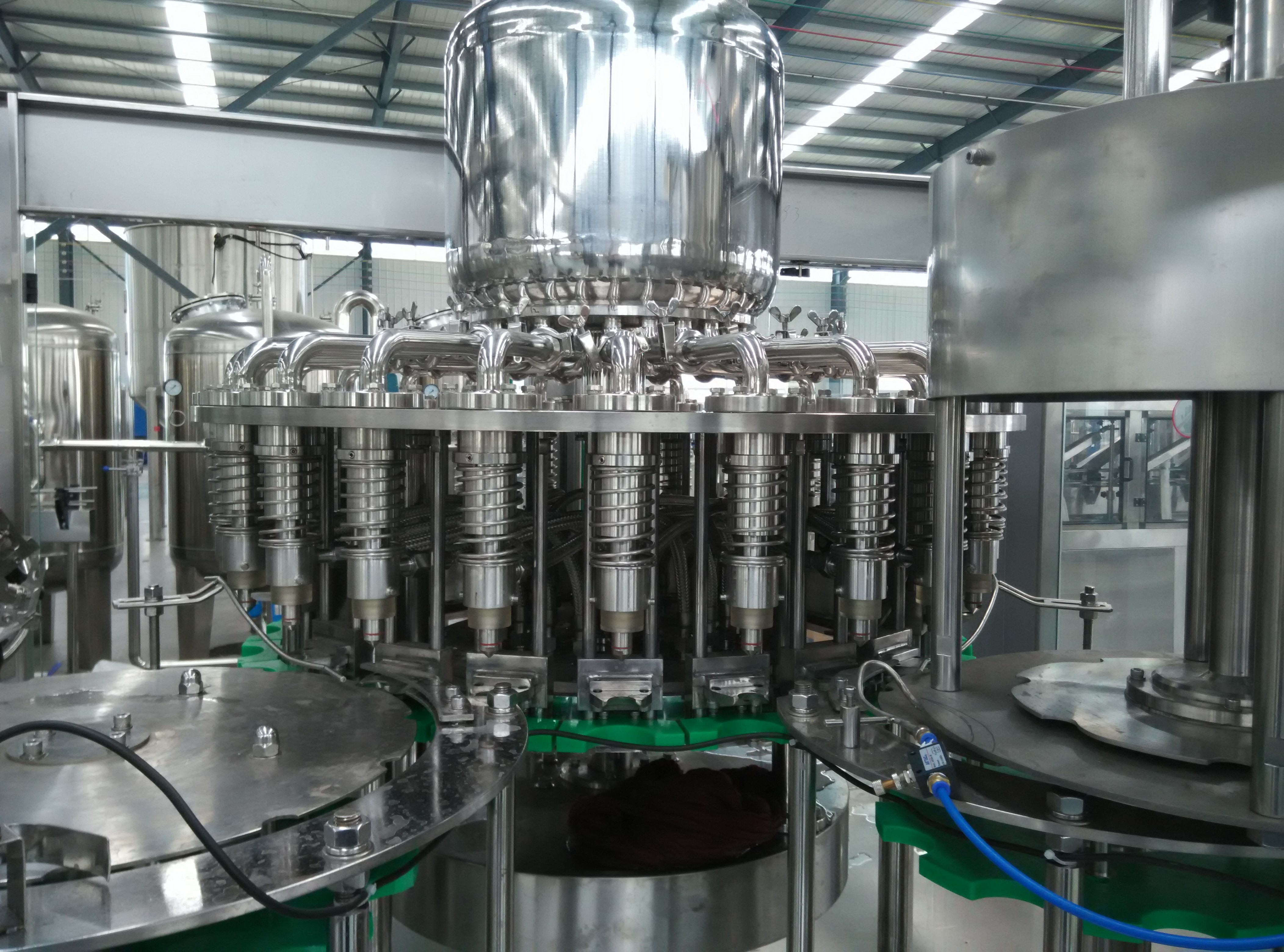

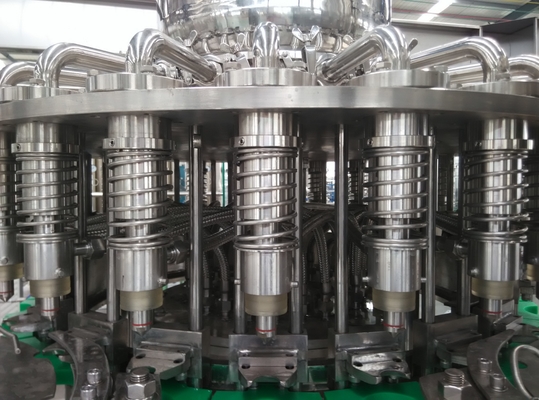

• Füllendes System: es besteht aus Hydrozylinder-, Füllventil-, Verstellring- und Aufzugluftzylinder.

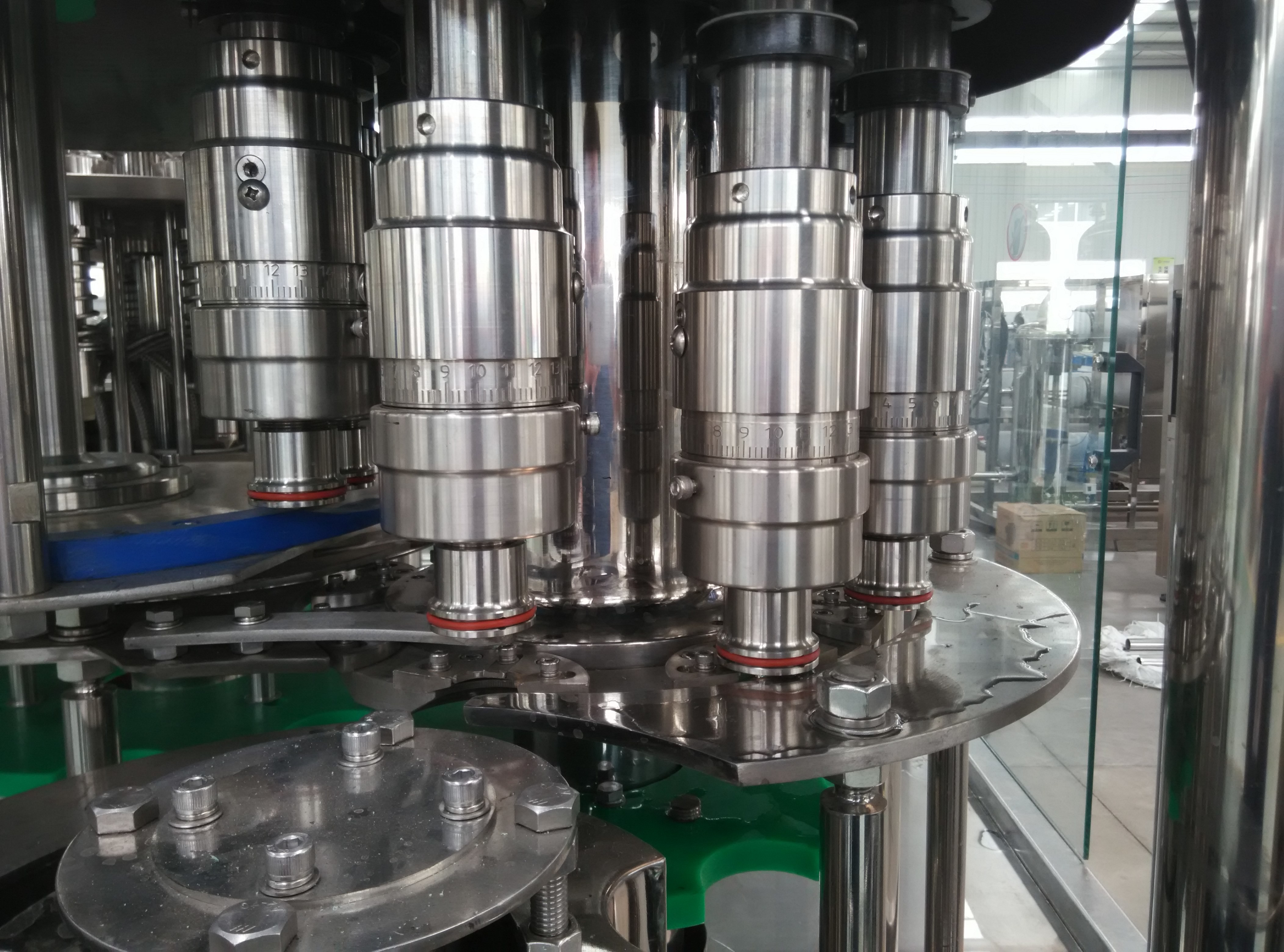

• Mit einer Kappe bedeckendes System: es besteht Schraubenmützenmacher, Kappenausrichtungstransport und aus Kappengleitführungsschiene
• Stromnetz: es nimmt Gang zentralisiertes Antriebsmodell an, das besteht aus Hauptbewegungs- und Gangpaaren ist.
• Übermittlung des Systems: es besteht Führertabelle, Rändelscheibe und aus Förderkette.
• Elektrisches Kontrollsystem: es nimmt Frequenzgeschwindigkeitsregelung, PLC-Steuerung automatisch und Touch Screen Operation an.

Haupttechnologieparameter

Hauptkonfiguration für 3 in 1 Maschine

1) Material des Spülens und der Drehplatte, Maschinentabelle ist Edelstahl 304.

2) Touch Screen: DIGITAL

3) PLC: MITSUBISH

4) Fotozellenschalter und -Näherungsschalter: AUTONICS (Südkorea)

Die elektrischen Teile und die pneumatischen Teile, die in den 3 IN 1 Maschine benutzt werden, werden aufgelistet, wie folgt:

Elektrische hauptsächlichteile

• Kontaktgeber: SIEMENS
• Thermo Relais: SIEMENS
• Unterbrecher: SIEMENS
• Zwischenrelais: OMRON
• Fotozellenschalter und -Näherungsschalter: AUTONICS (Südkorea)
• Frequenzumrichter: MITSUBISH
• Pneumatische hauptsächlichkomponenten: AIRTAC

Heiße blaue Etikettiermaschine

Die Eigenschaften

1. Die Ausschnittblattanpassung des eingetragenen Warenzeichens leicht

2. Das Vakuumsaugstandardrad hergestellt vom hohen Härtematerial; das Addieren des Faltenverarbeitungsprogramms kann die Reibung des eingetragenen Warenzeichens verringern, verhindern die Generation der statischen Elektrizitäts

3. Der Ersatz von kompatiblen Teilen arbeitet innerhalb 10 schneller und leistungsfähiger Fertigstellung der Minuten

4. Unter Verwendung der von Hand betriebenen Diskette genau und justieren Sie bequem die Position eines Blattes

5. Das Vakuumsaugstandardrad und -eingetragene Warenzeichen, die Teile unter Verwendung des unteren speziellen Materials der Abnutzung und der Heizung schneiden

6. Wenn die Längenänderung des eingetragenen Warenzeichens, automatischer Anpassungsknopf die Position von I-MARK automatisch regulieren kann

Ausrüstungsanweisung

1. Unter Verwendung der fahrbaren Kennzeichnungsmethode

2. Durch den Aufkleberrollenförderer und für Standard durch die Radbewegungen entlang einer Führungsschiene für die Kennzeichnung beschriften

3. Der Aufkleber nach dem Aufkleberrad, automatische Entdeckung I-MARK des Sensors

4. Sobald bestätigt, justieren die elektronische Augenposition, Demodulator automatisch Aufkleberradgeschwindigkeit und dann richtig spezifizierte Aufkleberausschnittposition

5. Der Aufkleber nachdem Aufkleberrad in Schere für den Schnitt des Normalbetriebs und dann geschnitten dem Aufkleber in den Vakuumsauger

6. Sensor für die Entdeckung des Klemmenaufklebers, Aufkleber in die Plastiktrommel, Kleberoperation

7. Durch den Förderer zum Versorgungsbehälter des Sternrads werden richtig vereinbart, Aufkleber im Tabellenbereich zum ersten Mal gelatinieren und beschriften und dann, bauen auf die synchrone Gurtrolle und verbessern die Kennzeichnung.

Die Gerätbeschreibung

1. Steuerung: PLC, Inverter

2. Sicherheitsvorrichtung

2.1. Das treibende Teil wird mit Überlastschutzgerät versehen

2.2. Versorgung starwheel Gerät vorzeitiger Beendigung

2.3. Kein Flaschenversorgungs-Entdeckungsgerät

2.4. Für Flaschenüberlastungs-Entdeckungsgerät

2.5. Die Versorgung von Gummitrommeln ohne Standard, Beendigung des Operationsgerätes

Hauptkomponenten

1. Förderband

2. Versorgung starwheel

3. Standardstation

4. Vakuumsauger

5. Fahrer

6. Heiße Schmelzklebermaschine

7. Die klebende Rolle

8. Synchroner Gurt

9. Markieren Sie Ausschnittabteilung

10. Der Aufkleber Führer

11. Rahmen

12. Gas und sich schmieren Bereich

13. Elektrisch

Kompatible Teile

1. Versorgung starwheel

2. Vakuumsauger

3. Schiffsschraube

4. Aufgeteiltes Sternrad

5. Die Schiene in des Aufklebers

6. Das Leitblech

7. Gangführer

8. Synchroner Gurt

Technische Parameter

Tintenstrahl-Kodierer (Videojet-Marke)

Diese Maschine wird benutzt, um das Datum auf den Flaschen zu drucken. Sie hat den Inspektor. Wenn Flaschen herkommen, findet der Inspektor sie und schickt ein Signal zum Drucker, also ist es Druck das Datum an den Flaschen automatisch. Seine Operation ist sehr bequem, und die Tinte ist Normaltyp, der überall gefunden werden kann.

Plastikfilm-packung Maschine

Technische Parameter

Verpackungsform: 2×3,3×4,3×5,3x3,4×5,4×6 (entsprechend Flaschen)

Arbeitsenergie: Dreiphasen-fünflinie 380V/50Hz

Funktionsdruck: 0.6~0.8Mpa

Psychiaterskammergröße: L×W×H=2400×650×450 (Millimeter)

Geschwindigkeit: 12pcs/min

Sealing&-Schneidetemperatur: 190℃~230℃

Psychiaterstemperatur: Material 200℃~280℃: PET

Filmrollebreite: Stärke der Filmrolle ≤600: 0.06~0.12mm

Filmrolledurchmesser: ≤450mm-Arbeitsgeräusche: ≤65dB

Gesamtleistung: Gewicht des Gesamt 30KW: 2500kg

Maschinengröße: L×W×H=14340×1100×2100mm

Maximale Breite des Förderbandes: 541mm, Höhe der Erzeugnislinie (verstellbare Strecke 150mm)

Hauptmerkmale

1. Äußeres ist der Vertrag, ausgezeichnet und Rahmen ist Roman, Einzelheit, Reparatur ist einfach. Elektroneinfluß für Folienabzug, ist friedvoll, Film – das Ändern ist schnell.

• Unter Verwendung der Isothermaldichtung und des Trennmessers. Die Intensität der Dichtung kühlt sealing& Trennmesser 3mal ab und das Gebrauchsleben ist über abkühlender Dichtung u. Trennmesser 80mal. Versiegelnde &cutting Zeit ist 0.6s

3. Beschleunigen Sie Regelung von Verkehrssystemen durch Frequenzabweichung, ist die Getriebeaktion genau und Synchro-.

4. Die Schrumpfungskammer benutzt zentrifugales thermisches Luftumwälzungssystem, ist Konfiguration, Wärmedämmungshitzebewahrung logisch, ist Thermostatpräzision hoch und der Verpackungseffekt ist besser.

5. Während des Vorwärtsbeförderungsprozesses des Produktes. er kann das Produkt automatisch herein gruppieren, um zu verpacken, damit Zeit zu sparen und Verpackungs-Leistungsfähigkeit zu erhöhen

6. Das Ideenmodell des Mittlergeschwindigkeitshitzeschrumpfungspackers im Binnenmarkt

Hauptteile
